EEBUS

EEBUS ist ein Kommunikationsstandard, der unter anderem von Energienetzbetreibern genutzt wird, um steuerbare Verbrauchseinrichtungen (z.B. Wallboxen, Wärmepumpen) gemäß §14a EnWG zu steuern. Die EEBUS-Schnittstelle ist auf WARP Chargern und WARP Energy Managern verfügbar.

Funktionsweise​

EEBUS nutzt mDNS zur Geräteerkennung und das SHIP-Protokoll (Smart Home IP) zur Verbindungsherstellung im lokalen Netzwerk. Die Kommunikation erfolgt verschlüsselt über TLS/WebSocket. Die Geräte identifizieren sich gegenseitig über einen SKI (Subject Key Identifier).

Verfügbare Use Cases​

EEBUS definiert verschiedene Use Cases für unterschiedliche Anwendungsbereiche.

Netzbetreibersteuerung​

  • LPC (Limitation of Power Consumption, Actor: Controllable System): Ermöglicht dem Netzbetreiber, die Leistungsaufnahme zu begrenzen. Wird von Steuerboxen zur Netzsteuerung gemäß §14a EnWG verwendet. Verfügbar auf WARP Charger und Energy Manager.

E-Mobility (nur WARP Charger)​

  • EVCC (EV Commissioning and Configuration, Actor: EV): Informationen über das angeschlossene Elektrofahrzeug (Kommunikationsstandard, Leistungsgrenzen, asymmetrisches Laden).
  • EVSECC (EVSE Commissioning and Configuration, Actor: EVSE): Betriebszustand der Ladestation und eventuelle Fehlerzustände.
  • EVCEM (EV Charging Electricity Measurement, Actor: EV): Messwerte des Ladevorgangs (Strom, Leistung, geladene Energie pro Phase).
  • MPC (Monitoring of Power Consumption, Actor: Monitored Unit): Überwachung der Leistungsaufnahme der Wallbox mit Messwerten für Leistung, Strom, Spannung und Frequenz.

Energiemanagement (nur Energy Manager)​

  • MGCP (Monitoring of Grid Connection Point, Actor: Grid Connection Point): Überwachung des Netzanschlusspunkts mit Messwerten für Leistung, Energie, Strom, Spannung und Frequenz.

Konfiguration​

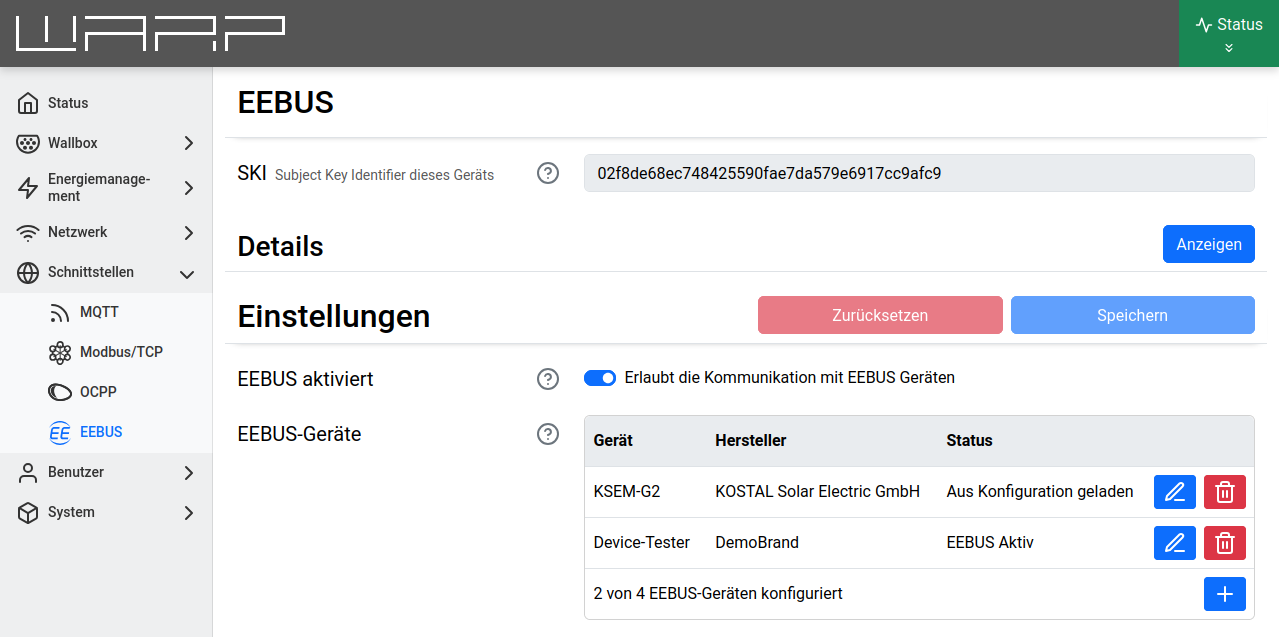

Die EEBUS-Schnittstelle wird über die Seite EEBUS im Webinterface konfiguriert.


SKI (Subject Key Identifier)​

Der SKI ist ein eindeutiger kryptographischer Bezeichner für das Gerät. Wenn das Gerät mit z.B. einer Steuerbox kommunizieren soll, wird der SKI bei der Einrichtung der Steuerbox benötigt.

Details​

Im aufklappbaren Bereich Details werden die aktuellen Werte der aktiven Use Cases angezeigt. Die angezeigten Werte spiegeln die jeweils neuesten EEBUS-Kommunikationsdaten wider.

EEBUS aktiviert​

Aktiviert oder deaktiviert die EEBUS-Kommunikation. EEBUS ist standardmäßig deaktiviert.

Geräte hinzufügen (Pairing)​

EEBUS-Geräte müssen sich gegenseitig vertrauen, bevor sie kommunizieren können. Verbindungen von unbekannten Geräten werden abgelehnt.

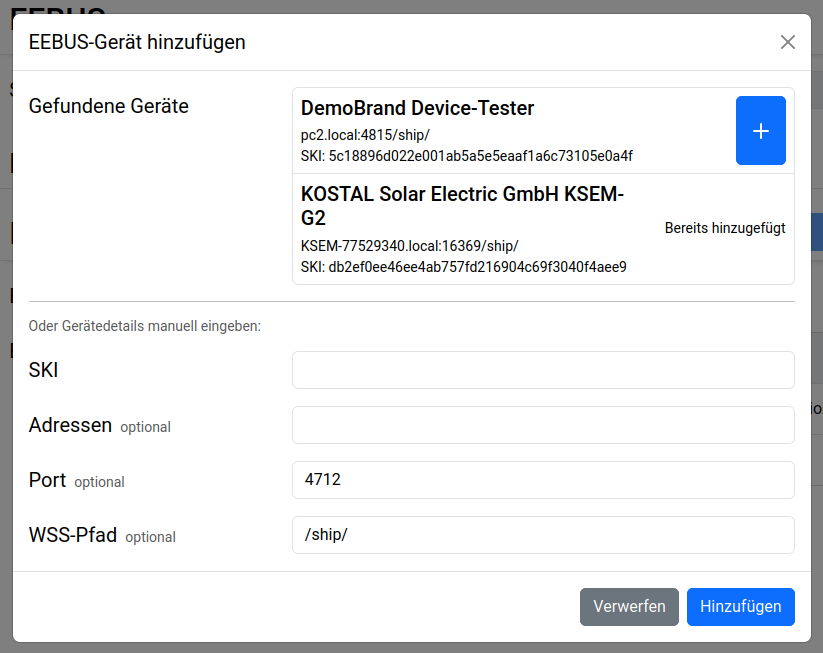

Über den "+"-Button können neue Geräte hinzugefügt werden.


Falls ein Gerät nicht automatisch erkannt wird, ist es möglich die SKI und Adresse/Port/WSS-Pfad manuell anzugeben. Einem hinzugefügten Gerät wird standardmäßig vertraut.
