Einführung

"WARP" steht für Wall Attached Recharge Point. Mit dem WARP2 Charger erhältst du die zweite Generation der hochwertigen und langlebigen Wallbox, mit der du dein Elektrofahrzeug laden kannst. Die Wallbox ist modular aufgebaut, sodass einzelne Komponenten einfach ausgetauscht werden können. Sowohl die Hardware als auch die Software sind Open Source.

Features

Die WARP2 Charger Wallbox verfügt, abhängig von der Variante, über folgende Features:

• Typ-2-Ladekabel (DIN EN 61851-1)
• Ein- oder dreiphasiger Anschluss, als 11 kW- und 22 kW-Variante erhältlich
• Maximaler Ladestrom einstellbar von 6 A bis 16 A (dreiphasig 11 kW) bzw. von 6 A bis 32 A (dreiphasig 22 kW)
• Statusanzeige über die blaue LED und Fronttaster zum sofortigen Abbrechen eines Ladevorgangs
• WLAN- und LAN-fähiger Controller mit Webinterface (Smart, Pro)
• Schnittstellen MQTT, HTTP, Modbus TCP und OCPP (Smart, Pro)
• Ladefreigabe per NFC (RFID) (Smart, Pro)
• Integriertes Lastmanagement zum Teilen eines Stromanschlusses (Smart, Pro)
• Integrierter MID-geeichter Stromzähler (Pro)
• Unterstützung von §14a EnWG, "Steuerbare Verbrauchseinrichtung"

Varianten

Den WARP2 Charger bieten wir in drei Varianten an: Basic, Smart und Pro. Mit dem WARP2 Charger Basic und den weiteren Varianten kannst du dein Elektrofahrzeug nach DIN EN 61851-1 Mode 3 laden. Fahrzeuge können an der Wallbox ein-, zwei- oder dreiphasig geladen werden (abhängig vom Fahrzeug).

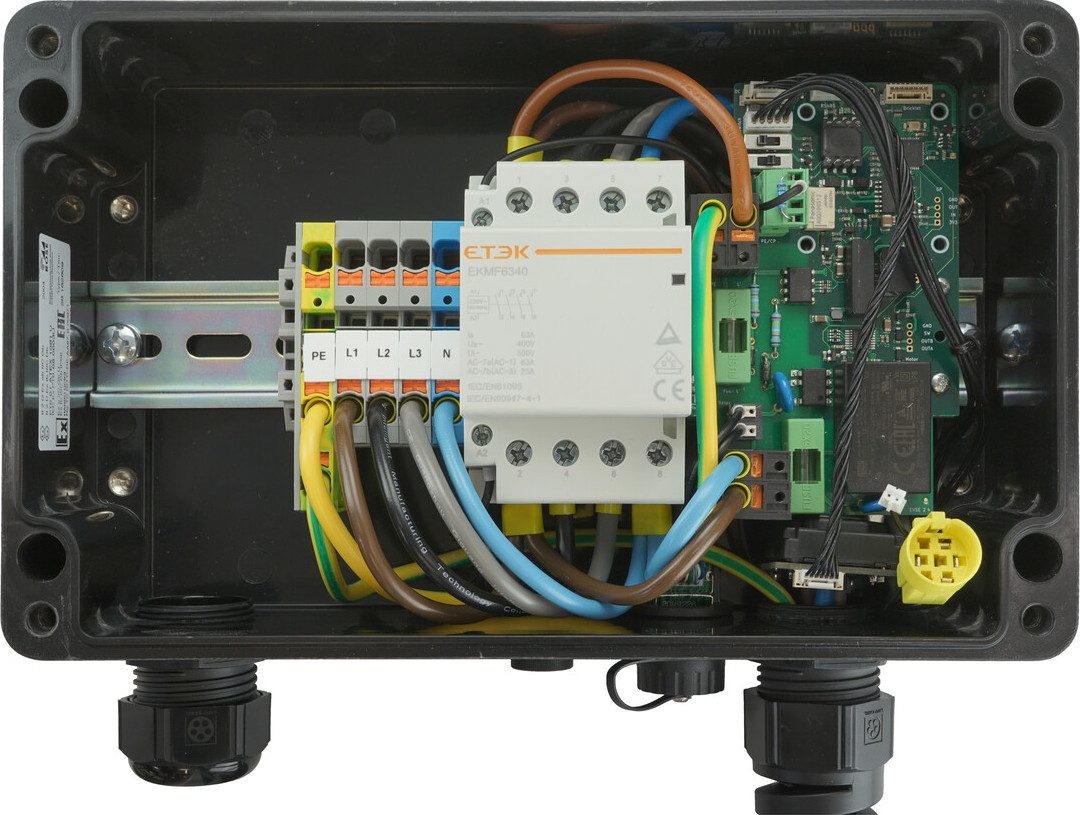

WARP2 Charger Basic

Der WARP2 Charger Basic ist das einfachste Modell. Jede Wallbox kann ein- oder dreiphasig angeschlossen werden und ist als 11 kW- und 22 kW-Variante erhältlich. Die 11 kW- und die 22 kW-Variante unterscheiden sich unter anderem durch den Leitungsquerschnitt des Typ-2-Ladekabels der Wallbox. Der maximale Ladestrom kann von 6 A bis 16 A (dreiphasig 11 kW) bzw. von 6 A bis 32 A (dreiphasig 22 kW) über Schiebeschalter in der Wallbox eingestellt werden.

Nach dem Einstecken des Typ-2-Ladesteckers in das Fahrzeug zeigt die blaue LED auf der Frontblende der Wallbox den Ladezustand des Fahrzeugs an. Innerhalb der LED befindet sich ein Taster, mit dem ein aktiver Ladevorgang sofort abgebrochen werden kann.

WARP2 Charger Smart

Der WARP2 Charger Smart ist zusätzlich zu den Basic-Funktionen mit einem WLAN- und LAN-fähigen Controller ausgestattet. Dieser kann als Access Point ein eigenes WLAN eröffnen oder in ein vorhandenes Netzwerk eingebunden werden. Alternativ ist ein Anschluss per LAN möglich. Dazu kann ein LAN-Kabel in die Wallbox geführt werden.

Per WLAN oder LAN kann auf das Webinterface des WARP2 Chargers Smart zugegriffen werden. Auf diesem kann der aktuelle Ladezustand eingesehen und Einstellungen an der Wallbox vorgenommen werden. Über das Webinterface kann zum Beispiel das Ladeverhalten und die maximale Ladeleistung konfiguriert werden. Über verschiedene Schnittstellen kann aus der Ferne der aktuelle Zustand der Wallbox kontrolliert werden. Die Einbindung der Wallbox in andere Systeme ist somit über diese Schnittstellen möglich.

Zusätzlich bietet der WARP2 Charger Smart die Möglichkeit, Ladevorgänge per NFC (RFID) freizuschalten. Über die Webseite können dazu NFC-Tags angelernt und verwaltet werden. Sollen sich mehrere WARP Charger einen Stromanschluss teilen, so ist dies mittels dem eingebauten Lastmanagement möglich.

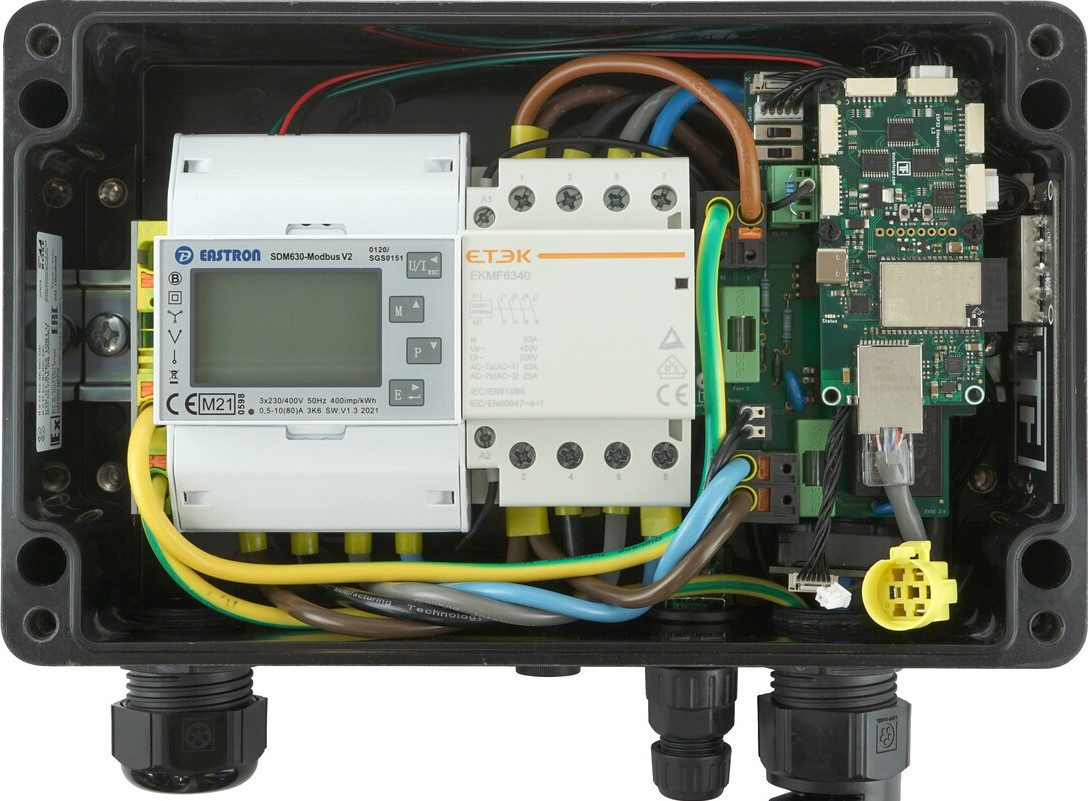

WARP2 Charger Pro

Der WARP2 Charger Pro bietet alle Funktionen des WARP2 Chargers Smart. Zusätzlich ist diese Wallbox mit einem MID-geeichten Stromzähler (EU-Messgeräterichtlinie 2014/32/EU) ausgestattet, der misst, wie viel Energie (kWh) geladen wurde. Außerdem bietet der Zähler Statistiken, mit denen ein Überblick über die Stromkosten erhalten werden kann. Die Statistiken können pro NFC-Tag bzw. Benutzer aufgezeichnet und im tabellenkalkulationskompatiblen CSV-Format heruntergeladen werden.

Optionale Ausstattung

Alle Wallboxen werden mit einem fest angeschlossenen 5 m- oder 7,5 m-Ladekabel mit Typ-2-Stecker geliefert. In der Standardausführung werden alle WARP2 Charger ohne Anschlusskabel (Zuleitung zur Wallbox) ausgeliefert. In diesem Fall muss bei der Installation ein Anschlusskabel bereitgestellt und in der Wallbox angeschlossen werden. Die Einführung des Anschlusskabels kann entweder von der Unter- oder von der Rückseite der Wallbox erfolgen.

Optional können alle Wallboxen mit einem bereits ab Werk installierten Anschlusskabel bestellt werden. Es besteht zusätzlich die Möglichkeit, dieses mit einem CEE-Stecker ausstatten zu lassen. Für die optionalen Anschlusskabel verwenden wir folgende Leitungen und CEE-Stecker:

• 11 kW: Gummianschlussleitung H07RN-F 5G4 (4 mm² Querschnitt) + 16 A-CEE-Stecker
• 22 kW: Gummianschlussleitung H07RN-F 5G6 (6 mm² Querschnitt) + 32 A-CEE-Stecker
