Montage und Installation

warnung

Die Montage, elektrische Installation und erste Inbetriebnahme dürfen nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Die Betriebsanleitungen der Ladesäule und der verbauten WARP4 Charger sind zu beachten.

Öffnen der Ladesäule​

Die geteilte Rückseite ist mit Verschlussriegeln ausgestattet, die mit dem mitgelieferten Schaltschrankschlüssel geöffnet werden. Zum Entfernen des oberen Rückenteils muss zuerst das untere Rückenteil entfernt werden.

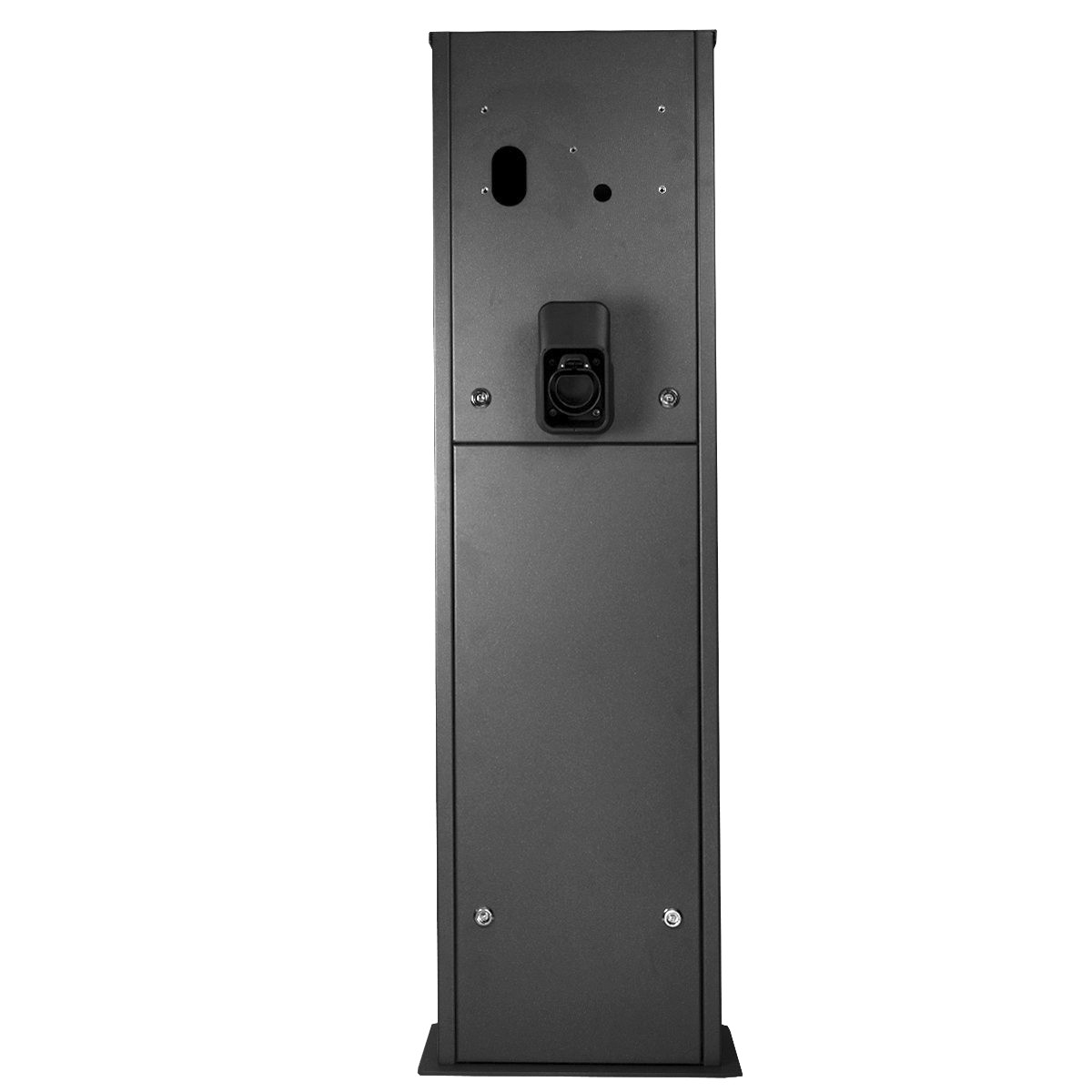

Geteilte Rückseite der WARP4 Ladesäule mit vier Verschlussriegeln

Montage​

Lieferumfang​

Die Mengen gelten für die Variante mit einer bzw. zwei Wallboxen:

  • Ladesäule mit Fuß und zwei Rückenteilen mit jeweils zwei Verschlussriegeln
  • Vormontierte Montagehilfe mit zwei Streben, vier M8-Gewindestangen, vier Unterlegscheiben und 16 M8-Muttern
  • Schaltschrankschlüssel
  • Ein bzw. zwei Kabelhalter mit jeweils vier M6×16-Innensechskantschrauben
  • Vier bzw. acht M6×35-Innensechskantschrauben zur Befestigung der Wallboxen
  • Zwei bzw. drei Erdungsschraubensets, jeweils mit einer M6×16-Innensechskantschraube, zwei M6-Unterlegscheiben und einer M6-Fächerscheibe
  • Betriebsanleitung

Nur bei Bestellung mit Verteilergehäuse und Kabelanschlussset sind zusätzlich enthalten:

  • Verteilergehäuse mit Hutschiene, einem bzw. zwei Klemmenblöcken und RJ45-Hutschienen-Patchkabelverbinder
  • Vier M6×10-Innensechskantschrauben zur Befestigung des Verteilergehäuses
  • Ein bzw. zwei RJ45-Patchkabel, jeweils 1,5 m lang
  • Eine bzw. zwei Wallboxanschlussleitungen
  • Eine Erdungsanschlussleitung für die Verteilerbox
  • Eine bzw. zwei Erdungsanschlussleitungen zu den Befestigungspunkten hinter den Wallboxen

WARP4 Charger werden separat bestellt.

Montageort​

  • Beachte die Anforderungen an den Montageort des WARP4 Chargers.
  • An Straßen und öffentlichen Parkplätzen ist ein entsprechender Anfahr-/Rammschutz erforderlich.
  • Zwischen nebeneinander aufgestellten Säulen müssen mindestens 200 mm Abstand bleiben.
  • Die Aufstellfläche muss vollständig plan sein.
warnung

Die Säule darf nicht auf Asphalt installiert werden, da dort die Standsicherheit nicht gewährleistet ist.

Herstellung des Fundaments​

Für einen sicheren Stand wird ein Betonfundament empfohlen. Seine Auslegung, Konstruktion und Ausführung liegen in der Verantwortung des Fundamentherstellers und müssen an die örtlichen Gegebenheiten angepasst werden. Die in der Zeichnung angegebenen 470 × 250 × 800 mm (Breite × Tiefe × Höhe) sind Mindestmaße.

Die Montagehilfe wird vormontiert geliefert. Ihre Oberkante muss bündig mit der Betonoberfläche positioniert werden; die Gewindestangen müssen wie in der Zeichnung angegeben 20 bis 25 mm überstehen. Die Oberfläche eben und glatt ausführen. Wasser muss abfließen können und darf sich nicht am Fundament sammeln.

Die Stromversorgungs-, Erdungs- und gegebenenfalls Netzwerkkabel müssen mittig durch die 110 × 55 mm große ovale Aussparung geführt werden und mindestens 1500 mm aus dem Fundament herausragen. Schutzschläuche bzw. Leerrohre müssen mindestens 300 mm überstehen. Die Kabel während der Fundamentherstellung vor Beschädigungen schützen. Ein Erdungsanschluss ist zwingend erforderlich.

Fundamentzeichnung mit Mindestmaßen, Montagehilfe und Kabelüberständen

Fundament- und Maßzeichnungen als PDF

Montage der Ladesäule​

Nach dem Aushärten des Fundaments:

  1. Die Rückenteile der Säule entfernen.
  2. Die vier oberen M8-Muttern und Unterlegscheiben der Montagehilfe abnehmen.
  3. Die Säule über die aus dem Fundament ragenden Kabel und Gewindestangen setzen.
  4. Die Säule mit den zuvor entfernten Unterlegscheiben und Muttern befestigen.

Montage des Kabelhalters​

Jeden Kabelhalter unterhalb der zugehörigen Wallbox mit den vier mitgelieferten M6×16-Innensechskantschrauben befestigen. Die Schrauben werden von außen durch den Kabelhalter eingeschraubt.

Kabelhalter mit vier Befestigungsschrauben

Elektrische Installation​

Jede Wallbox wird separat angeschlossen. Es gelten die Anforderungen an die Elektroinstallation des WARP4 Chargers.

Erdung​

Der Erdungssternpunkt befindet sich an einer M6×16-Schraube in der linken Fußplatte. An dieser Schraube laufen alle Erdungsleitungen zusammen.

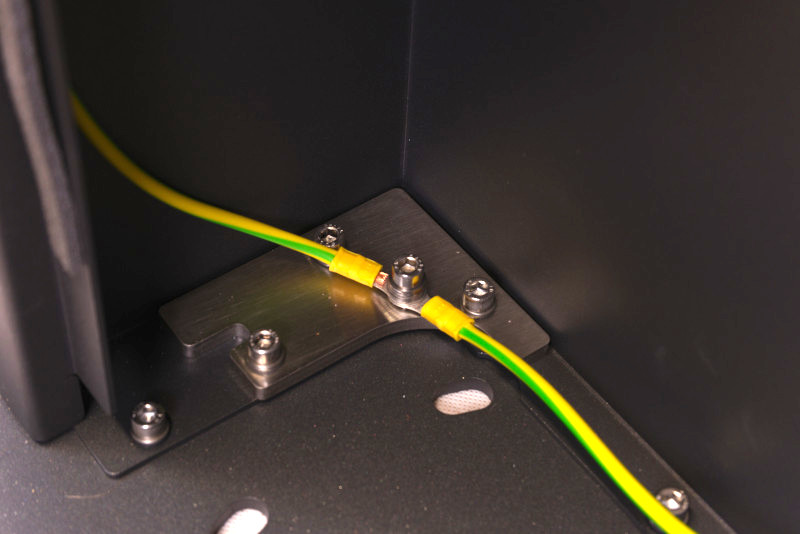

Erdungssternpunkt in der Fußplatte

Mit dem optionalen Verteilergehäuse wird eine 0,83 m lange Erdungsleitung mit M6-Ringschuh und Aderendhülse geliefert. Sie verbindet den Sternpunkt mit der Erdungsklemme im Verteilergehäuse und darüber mit dem Schutzleiter der Zuleitung. Ohne Verteilergehäuse muss der Erdungsanschluss anderweitig hergestellt werden.

Vom Sternpunkt führt eine 1,5 m lange Erdungsleitung mit zwei M6-Ringschuhen zur M6-Mutter in der Säule hinter der Wallbox. Die Befestigung erfolgt innen mit M6×16-Schraube, Fächer- und Unterlegscheiben. Bei zwei Wallboxen wird zusätzlich der entsprechende Punkt am oberen Rückenteil verbunden.

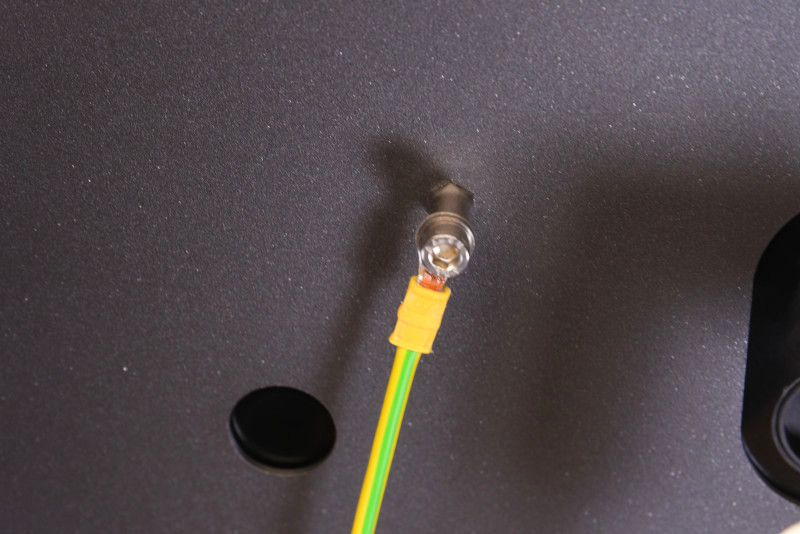

Erdungsanschluss an der Säule hinter der Wallbox

Wallbox montieren und anschließen​

Für die Montage an der Säule muss die Wallbox auf rückseitige Kabeleinführung umgebaut werden. Dazu die unteren Kabelverschraubungen mit den rückseitigen Blindstopfen tauschen.

Beim optionalen Anschlussset sind die Stromleitungen 0,8 m lang und an einem Ende 12 cm, am anderen 18 cm abgemantelt. Zuerst die 18-cm-Seite rückseitig in die Wallbox einführen, nach deren Anleitung anschließen und die Kabelverschraubung festziehen.

Zum Einführen des RJ45-Steckers den Dichtstopfen aus der M25-Kabelverschraubung nehmen. Den Stopfen seitlich bis zur Kabelbohrung schlitzen, um das Kabel legen und wieder einsetzen. Anschließend die Verschraubung festziehen und das Patchkabel anschließen.

Die Wallbox mit den vorbereiteten Leitungen an der Säule positionieren und mit vier M6×35-Innensechskantschrauben befestigen. Bei Verwendung des Verteilergehäuses die 12-cm-Seite der Stromleitung sowie das Patchkabel durch dessen Kabelverschraubungen führen und dort anschließen. Ohne das optionale Set müssen geeignete Anschlussleitungen entsprechend der Wallboxanleitung angefertigt werden.

Optionales Verteilergehäuse​

Das Verteilergehäuse wird innerhalb der Säule unterhalb der Wallbox an den vorgesehenen Punkten befestigt. Dazu den Deckel abnehmen und die vier mitgelieferten M6×10-Innensechskantschrauben verwenden.

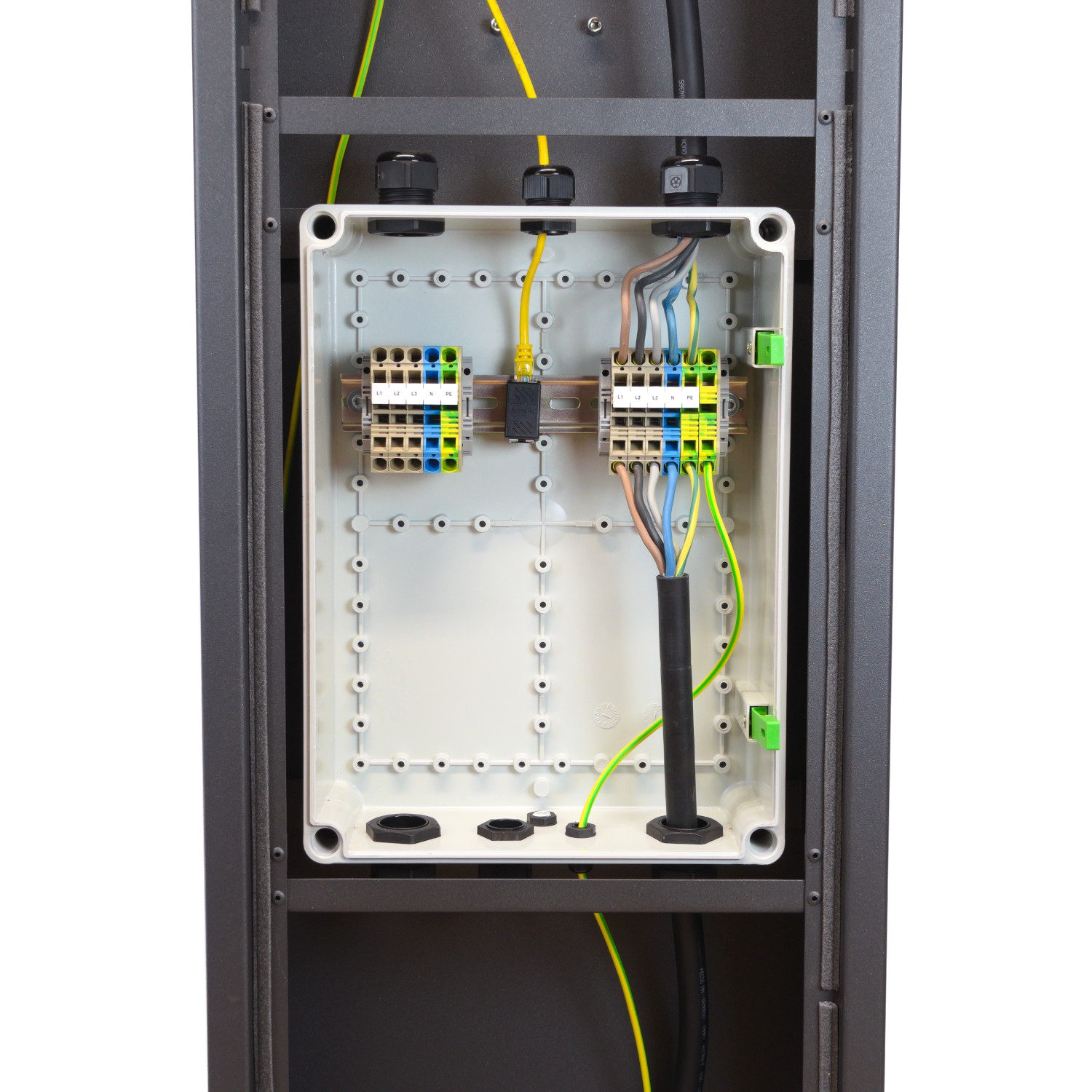

Optionales Verteilergehäuse mit Klemmen und RJ45-Verbinder

Die Klemmen vom Typ Contaclip ZRK 10/2A oder vergleichbar nehmen ein- und mehrdrähtige Leiter bis 16 mm² sowie Leiter mit Aderendhülse bis 10 mm² auf. Die Abisolierlänge beträgt 10 mm. Die Leiter anhand der Klemmenbeschriftung anschließen. Nach Anschluss und Prüfung den Deckel wieder schließen.

Ethernet​

Die Ethernetleitungen können im optionalen Verteilergehäuse über die mitgelieferten Patchkabel und den RJ45-Hutschienen-Patchkabelverbinder verbunden werden. Die LAN-Anschlussanleitung des WARP4 Chargers ist zu beachten.

Prüfung und Inbetriebnahme​

Nach der Installation sind die Prüfungen für den WARP4 Charger durchzuführen. Anschließend werden die Wallboxen gemäß Konfiguration und Einrichtung in Betrieb genommen. Die Säule selbst hat keine Software oder Konfiguration.
