Heizung
Der WARP Energy Manager 2.0 kann eine Wärmepumpe mittels der SG-Ready-Schnittstelle ansteuern. Auf dieser Seite kann dies konfiguriert werden. Im Normalbetrieb der Wärmepumpe wird diese nicht gesteuert. Mittels SG-Ready kann die Wärmepumpe aber auch in einen blockierenden Betrieb versetzt werden. Das heißt die Wärmepumpe läuft dann nicht. Alternativ kann die Heizung auch aufgefordert werden in einem erweiterten Betrieb zu laufen. Je nach Konfiguration der Wärmepumpe erhöht sie die Zieltemperaturen für Warmwasser und Heizungsvorlauf.

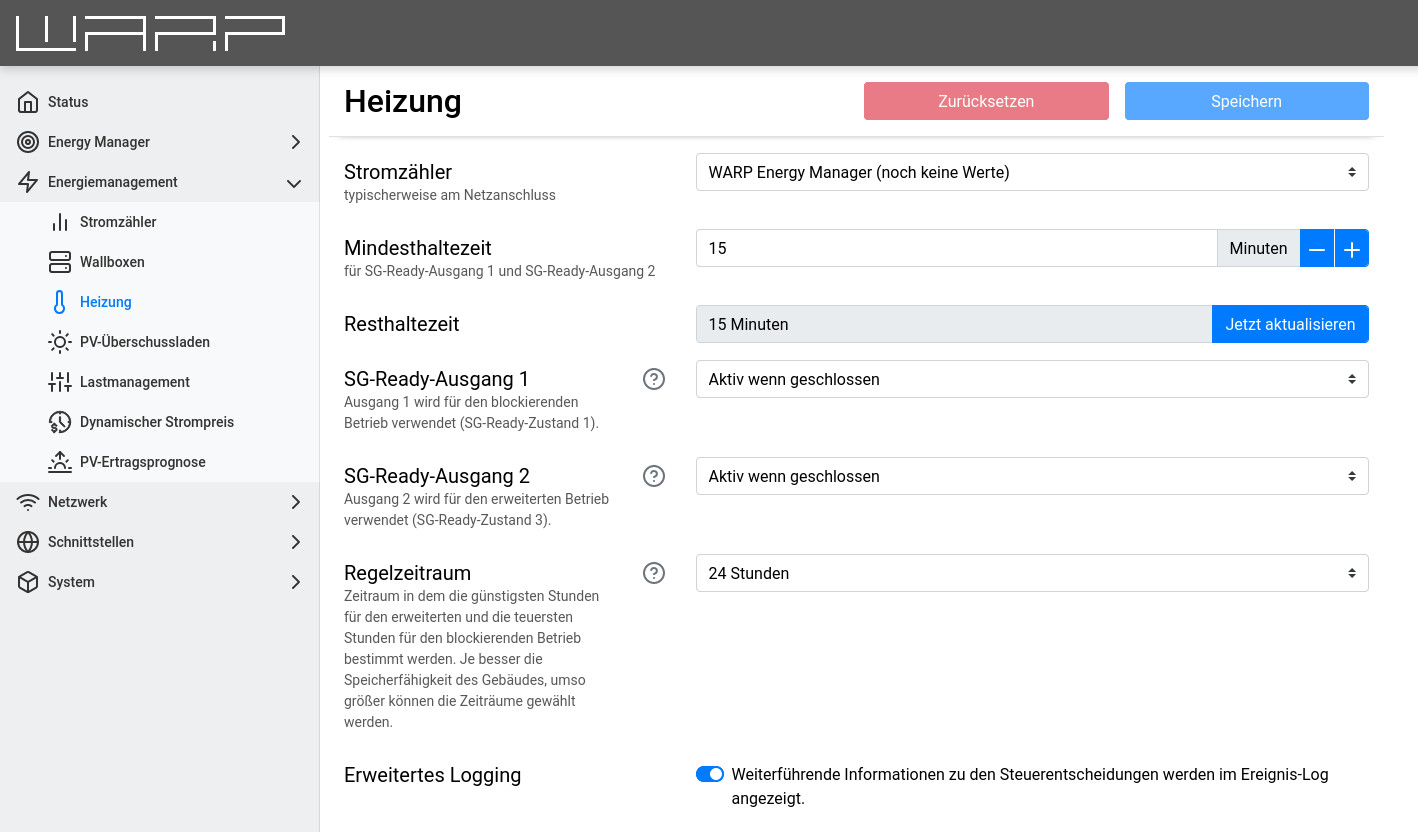

Nachfolgend werden die Einstellungen kurz zusammengefasst. Weitere Informationen und Konfigurationsbeispiele gibt es in den Hilfetexten im Webinterface.
- Stromzähler: Hier muss ein zuvor konfigurierter Stromzähler am Netzanschluss ausgewählt werden, damit der PV-Überschuss gemessen werden kann.
- Mindesthaltezeit: Mindestzeit für die der Zustand der SG-Ready Ausgänge beibehalten wird.
- Resthaltezeit: Hier wird die aktuelle Resthaltezeit für die Ausgänge dargestellt. Dabei handelt es sich um die ablaufende Mindesthaltezeit. Für Tests kann die Resthaltezeit auch zurückgesetzt werden.
- SG-Ready-Ausgang 1+2: Konfiguration der Ausgänge.
- Regelzeit: Zeitraum, der für die nachfolgenden Regeln betrachtet werden soll.
- Erweitertes Logging: Wenn aktiv werden im Ereignis-Log weitere Informationen ausgegeben.

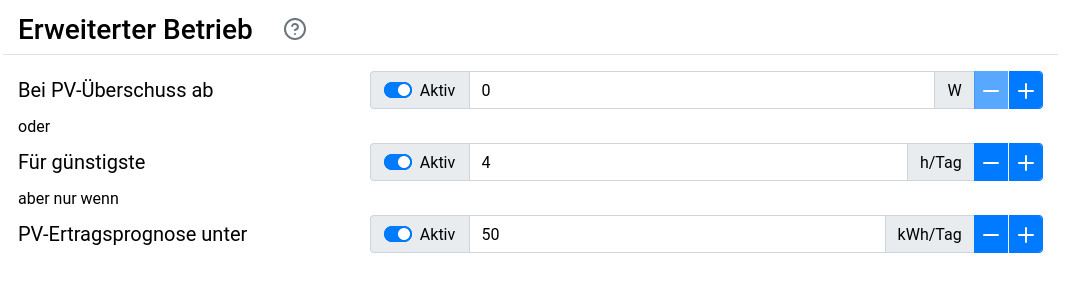

Erweiterter Betrieb
Der erweiterte Betrieb wird geschaltet,
- immer wenn der Schwellwert zum PV-Überschuss überschritten wird (PV-Überschussnutzung).
- oder in einer zeitbasierten Steuerung:
- für die günstigsten X Stunden innerhalb der Regelzeit
- aber nur wenn die PV-Ertragsprognose für den betrachteten Zeitraum unter dem eingestellten Schwellwert liegt.

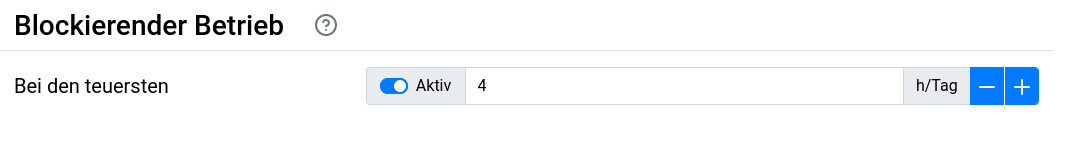

Blockierender Betrieb
Der blockierende Betrieb wird geschaltet,
- in einer zeitbasierten Steuerung:
- bei den teuersten X Stunden innerhalb der Regelzeit Wird der Schwellwert des zuvor konfigurierten PV-Überschuss am Netzanschluss überschritten, so wird der blockierende Betrieb aufgehoben und die Wärmepumpe in den erweiterten Betrieb versetzt.
Maximal kann die Summe der konfigurierten Stunden für den erweiterten und dem blockierenden Betrieb der eingestellten Regelzeit entsprechen. In diesem Fall befindet sich die Wärmepumpe nie im Normalbetrieb.

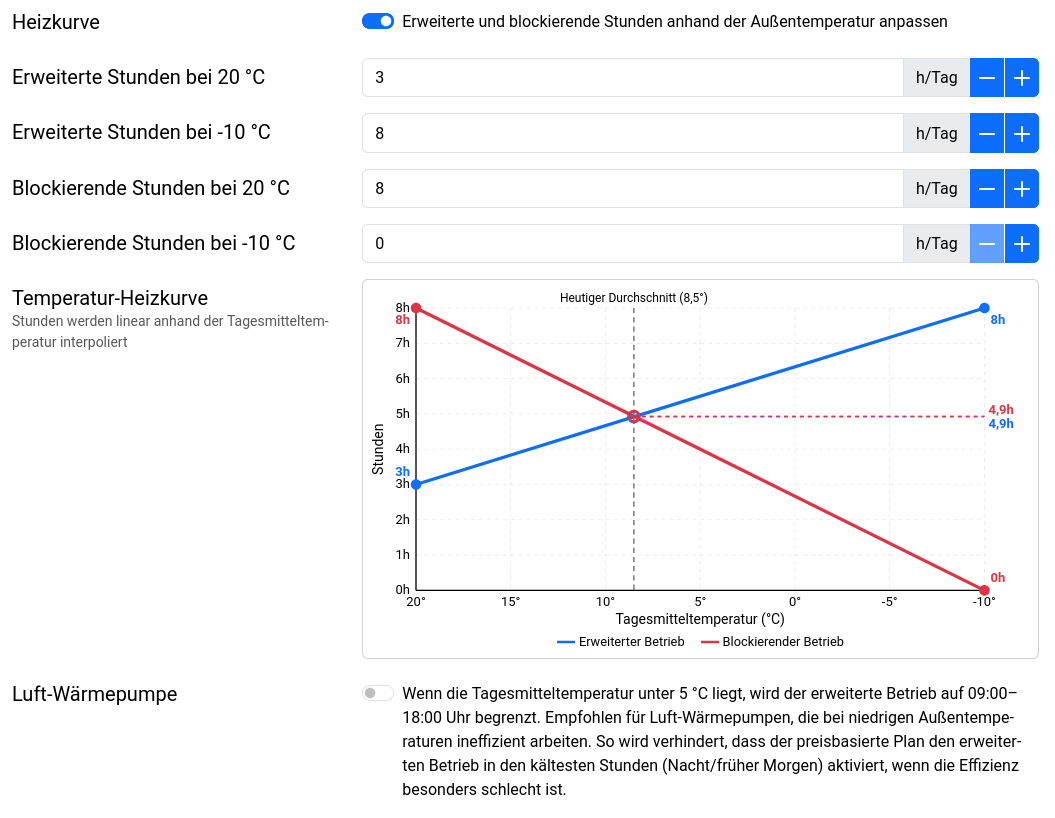

Temperatur-Heizkurve
Die Temperatur-Heizkurve ermöglicht es, die Anzahl der Stunden für den erweiterten und blockierenden Betrieb automatisch anhand der Tagesmitteltemperatur anzupassen. Dazu werden zwei Temperaturpunkte verwendet: 20 °C (warm) und -10 °C (kalt). Die Stundenanzahl wird zwischen diesen beiden Endpunkten basierend auf der aktuellen Tagesmitteltemperatur linear interpoliert.
Beispiel: Wenn der erweiterte Betrieb für 2 Stunden bei 20 °C und 8 Stunden bei -10 °C konfiguriert ist und die aktuelle Tagesmitteltemperatur 5 °C beträgt, wird der erweiterte Betrieb für 5 Stunden aktiviert.
Für die Nutzung der Heizkurve muss das Außentemperatur-Modul aktiviert sein.
Zusätzlich gibt es die Option Luft-Wärmepumpe: Liegt die Tagesmitteltemperatur unter 5 °C, wird der erweiterte Betrieb auf den Zeitraum 09:00–18:00 Uhr begrenzt. Dies wird für Luft-Wärmepumpen empfohlen, die bei niedrigen Außentemperaturen ineffizient arbeiten. So wird verhindert, dass der preisbasierte Plan den erweiterten Betrieb in den kältesten Stunden (Nacht/früher Morgen) aktiviert.

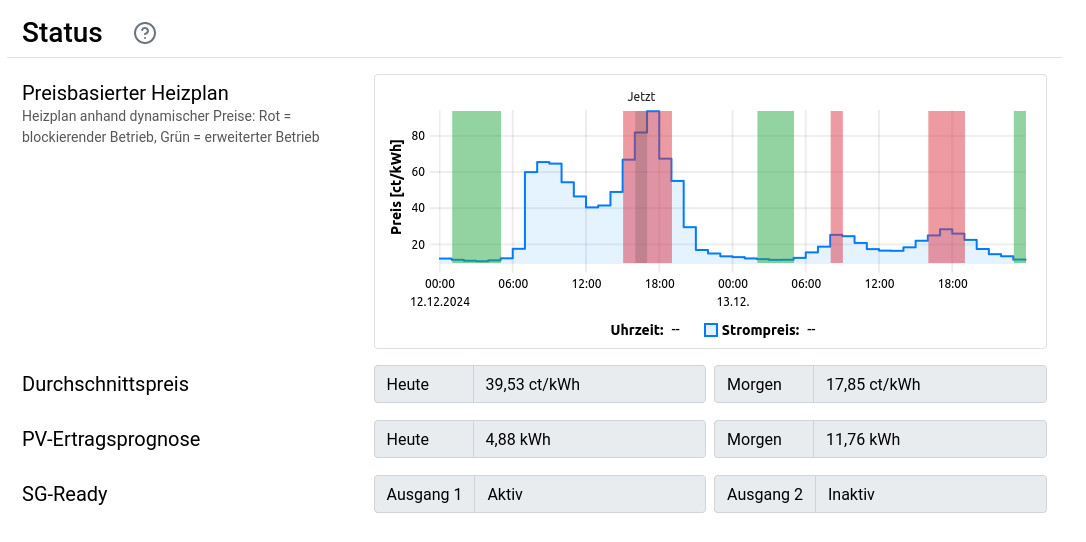

Status
In diesem Abschnitt wird im Graph dargestellt, wann für den aktuellen Strompreisverlauf eine Einschaltempfehlung (grün) gegeben und wann die Heizung blockiert wird (rot). Werden Zeitblöcke nicht markiert, dann befindet sich die Wärmepumpe hier im Normalbetrieb. Der Heizplan wird so optimiert, dass die eingestellte Mindesthaltezeit eingehalten wird. Es werden also keine einzelnen verstreuten Zeitfenster gewählt, sondern zusammenhängende Blöcke. Im Graph wird nicht das Einschalten des erweiterten Betriebs für den Fall eines PV-Überschuss berücksichtigt, sondern nur die zeitbasierte Steuerung.

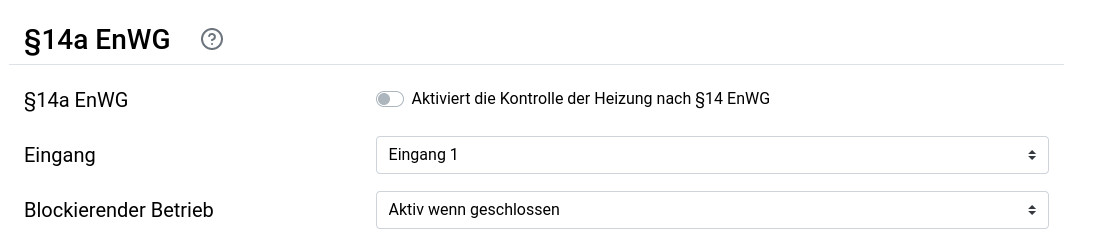

§14a EnWG
Die §14a-EnWG-Steuerung wird zentral auf einer eigenen Seite konfiguriert: §14a EnWG. Dort kann die Heizung als Zielgerät für das §14a-Leistungslimit aktiviert werden.
