Fahrzeuge

Verfügbar für
WARP4 Charger

Auf der Seite Fahrzeuge können Fahrzeug-Profile angelegt werden. Ein Fahrzeug-Profil ordnet einem Fahrzeug einen Namen sowie weitere Eigenschaften anhand seiner MAC-Adresse zu. Die MAC-Adresse ist eine eindeutige Netzwerkkennung, die die Wallbox beim Verbinden eines Fahrzeugs per ISO 15118 (SLAC) ausliest.

Fahrzeug-Profile werden für zwei Funktionen verwendet:

  • Autocharge: Die automatische Ladefreigabe per Fahrzeugidentifikation. Wird das Profil einem Benutzer zugeordnet, können Ladevorgänge diesem Benutzer im Ladelogbuch zugeordnet und dessen individuelle Ladestromgrenze angewendet werden.
  • Ladestand-Schätzung: Anhand der konfigurierten Batteriekapazität und Ladeeffizienz wird der Ladestand (State of Charge, SoC) während des Ladevorgangs geschätzt.
hinweis

Die Fahrzeugidentifikation per MAC-Adresse setzt voraus, dass die Wallbox per ISO 15118 mit dem Fahrzeug kommunizieren kann und die Option Autocharge in den ISO-15118-Einstellungen aktiviert ist.


Aktuell verbundenes Fahrzeug​

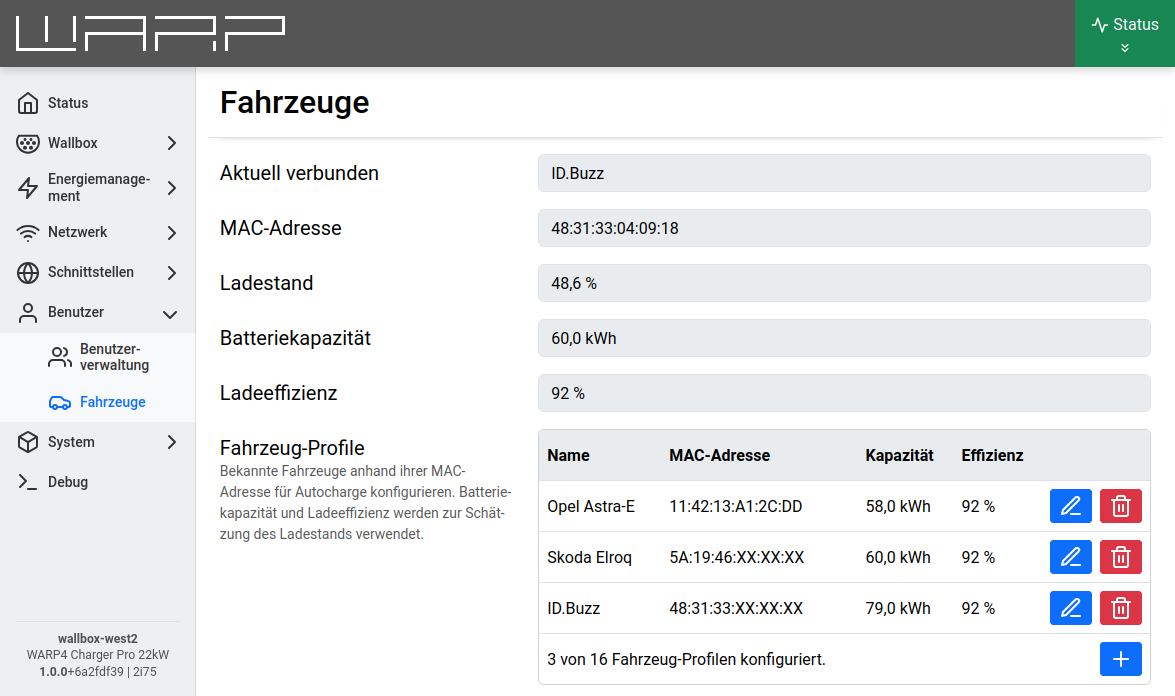

Im oberen Bereich der Seite wird das aktuell verbundene Fahrzeug angezeigt. Ist kein Fahrzeug verbunden, ist der Bereich eingeklappt.

Sobald ein Fahrzeug verbunden ist, werden folgende Informationen angezeigt:

  • Aktuell verbunden: Der Name des passenden Fahrzeug-Profils. Ist kein Profil hinterlegt, wird stattdessen die MAC-Adresse des Fahrzeugs angezeigt.
  • MAC-Adresse: Die ausgelesene MAC-Adresse des verbundenen Fahrzeugs (nur bei bekanntem Fahrzeug).
  • Ladestand: Der geschätzte Ladestand, sofern dieser ausgelesen bzw. geschätzt werden konnte.
  • Batteriekapazität und Ladeeffizienz: Die für die Schätzung verwendeten Werte aus dem Fahrzeug-Profil (nur bei bekanntem Fahrzeug).
info

Der Ladestand wird zu Beginn eines Ladevorgangs einmalig per ISO 15118 vom Fahrzeug ausgelesen (Option SoC auslesen in den ISO-15118-Einstellungen) und anschließend während des Ladens anhand der geladenen Energie sowie der im Profil hinterlegten Batteriekapazität und Ladeeffizienz fortgeschrieben. Hierfür wird der eingebaute Stromzähler des WARP4 Charger Pro benötigt.

Fahrzeug-Profile​

In der Tabelle Fahrzeug-Profile werden alle angelegten Fahrzeuge mit Name, MAC-Adresse, Kapazität und Effizienz aufgelistet. Es können bis zu 16 Fahrzeug-Profile angelegt werden.

Ein bestehendes Profil kann über das Stift-Symbol bearbeitet oder über das Mülleimer-Symbol gelöscht werden. Ein neues Profil wird über den +-Button hinzugefügt.

Fahrzeug-Profil hinzufügen​

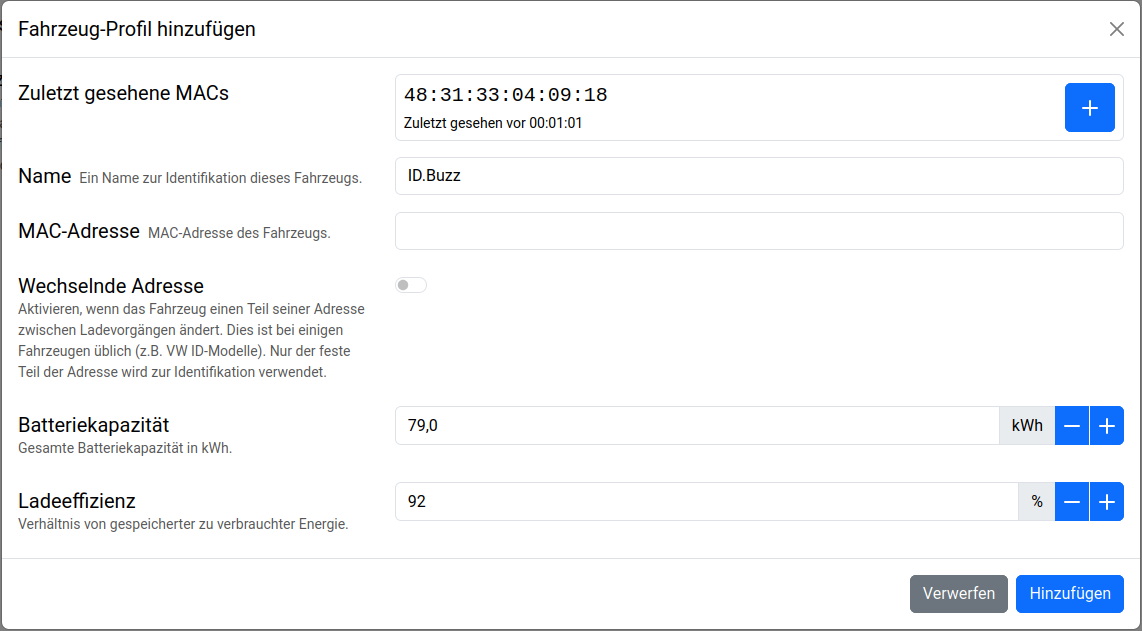

Beim Hinzufügen oder Bearbeiten eines Profils öffnet sich ein Modalfenster mit den folgenden Eingabefeldern.


  • Zuletzt gesehene MACs: Hier werden MAC-Adressen von Fahrzeugen aufgelistet, die kürzlich mit der Wallbox verbunden waren, inklusive Angabe, wann sie zuletzt gesehen wurden. Durch Klicken auf den +-Button neben einer Adresse wird diese direkt in das Feld MAC-Adresse übernommen. Ist eine angezeigte MAC bereits einem Profil zugeordnet, wird dies entsprechend gekennzeichnet.

    Falls dieser WARP Charger ein Lastmanager für mehrere Wallboxen ist und die zentrale Verwaltung aktiviert ist (siehe Abschnitt Wallboxen), werden hier auch MAC-Adressen aufgelistet, die von einer der kontrollierten Wallboxen gesehen wurden. In diesem Fall wird zusätzlich der Ladecontroller angegeben, an dem das Fahrzeug gesehen wurde.

  • Name: Ein frei wählbarer Name zur Identifikation des Fahrzeugs (maximal 16 Zeichen).

  • MAC-Adresse: Die MAC-Adresse des Fahrzeugs im Format AA:BB:CC:DD:EE:FF. Üblicherweise wird diese über die Liste Zuletzt gesehene MACs übernommen, sie kann aber auch manuell eingegeben werden.

  • Wechselnde Adresse: Manche Fahrzeuge ändern einen Teil ihrer MAC-Adresse zwischen Ladevorgängen (z.B. VW ID-Modelle). Ist dieser Schalter aktiviert, wird nur der feste vordere Teil der Adresse (die ersten drei Blöcke, der Herstellerteil) zur Identifikation verwendet; die hinteren Blöcke werden als XX:XX:XX dargestellt und ignoriert.

  • Batteriekapazität: Die Netto-Batteriekapazität des Fahrzeugs in kWh. Dieser Wert wird zur Schätzung des Ladestands verwendet.

  • Ladeeffizienz: Das Verhältnis von im Fahrzeug gespeicherter zu von der Wallbox gelieferter Energie in Prozent (Standardwert: 92 %). Wenn die Ladeeffizienz nicht bekannt ist, ist 92 % ein guter Startwert. Dieser Wert kann jederzeit angepasst werden.

Zusammenspiel mit Autocharge​

Damit ein passendes Fahrzeug-Profil tatsächlich zur automatischen Ladefreigabe führt, muss die Funktion Autocharge in den ISO-15118-Einstellungen aktiviert sein. Ist Autocharge aktiv, liest die Wallbox beim Verbinden eines Fahrzeugs dessen MAC-Adresse aus und verwendet diese als Identifikationsquelle für die Ladefreigabe, analog zu einem NFC-Tag.

Ist das passende Profil einem Benutzer zugeordnet, wird der Ladevorgang diesem Benutzer zugeordnet.

Zuordnung zu Benutzern​

Ein Fahrzeug-Profil kann einem Benutzer zugeordnet werden, sodass per Autocharge freigegebene Ladevorgänge diesem Benutzer im Ladelogbuch zugeschrieben und dessen individuelle Ladestromgrenze angewendet wird. Die Zuordnung erfolgt nicht auf dieser Seite, sondern in der Benutzerverwaltung beim Anlegen bzw. Bearbeiten des jeweiligen Benutzers.
