SoC und Autocharge

Verfügbar für

WARP4 Charger

Dieses Tutorial zeigt Schritt für Schritt, wie die SoC-Anzeige (Ladestand des Fahrzeugs) und Autocharge eingerichtet werden.

• SoC-Anzeige: Die Wallbox liest den Ladestand (State of Charge) des Fahrzeugs aus und schätzt ihn während des Ladevorgangs fort.
• Autocharge: Die automatische Ladefreigabe per Fahrzeugidentifikation. Die Wallbox erkennt das Fahrzeug anhand seiner MAC-Adresse und gibt den Ladevorgang automatisch frei, ohne dass ein NFC-Tag benötigt wird.

Beide Funktionen nutzen die ISO-15118-Kommunikation zwischen Fahrzeug und Wallbox und sind daher nur beim WARP4 Charger verfügbar. Voraussetzung ist ein Fahrzeug, das die ISO-15118-Kommunikation unterstützt.

Wie diese Kommunikation im Detail abläuft, welche Standards es dafür gibt und was der WARP Charger aktuell unterstützt, erklärt der Artikel ISO 15118 Details.

Der grundsätzliche Ablauf ist:

1. SoC-Auslesen und/oder Autocharge aktivieren.
2. Fahrzeug anschließen, damit es von der Wallbox erkannt wird.
3. Das erkannte Fahrzeug als Fahrzeug-Profil anlegen.
4. Das Fahrzeug einem Benutzer zuordnen (für Autocharge mit Ladefreigabe und Ladelogbuch).

Schritt 1: SoC-Auslesen und/oder Autocharge aktivieren

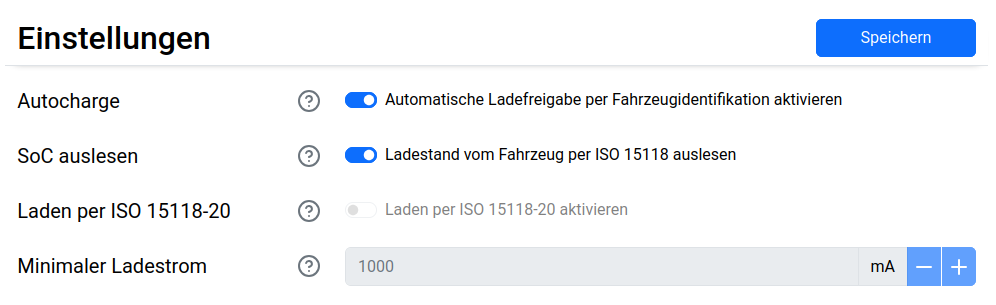

Im Webinterface unter Wallbox -> ISO 15118 werden die ISO-15118-Funktionen aktiviert:

• Autocharge aktivieren, um die automatische Ladefreigabe per Fahrzeugidentifikation zu nutzen.
• SoC auslesen aktivieren, um den Ladestand des Fahrzeugs anzuzeigen. Diese Funktion benötigt den eingebauten Stromzähler des WARP4 Charger Pro.

Weitere Informationen hierzu gibt es in der Webinterface-Dokumentation: ISO 15118.

Schritt 2: Fahrzeug anschließen

Schließe nun das Fahrzeug an die Wallbox an. Beim Verbinden kommuniziert die Wallbox kurz mit dem Fahrzeug, um dessen eindeutige Netzwerkkennung (MAC-Adresse) auszulesen. Dieser Vorgang dauert je nach Fahrzeug etwa 5 bis 20 Sekunden.

Wird zusätzlich der Ladestand ausgelesen, kann dies je nach Fahrzeug etwa 10 bis 45 Sekunden dauern.

hinweis

Damit das Fahrzeug erkannt wird, muss es mindestens einmal mit der Wallbox verbunden gewesen sein, nachdem Autocharge bzw. das SoC-Auslesen aktiviert wurde.

Schritt 3: Erkanntes Fahrzeug als Profil anlegen

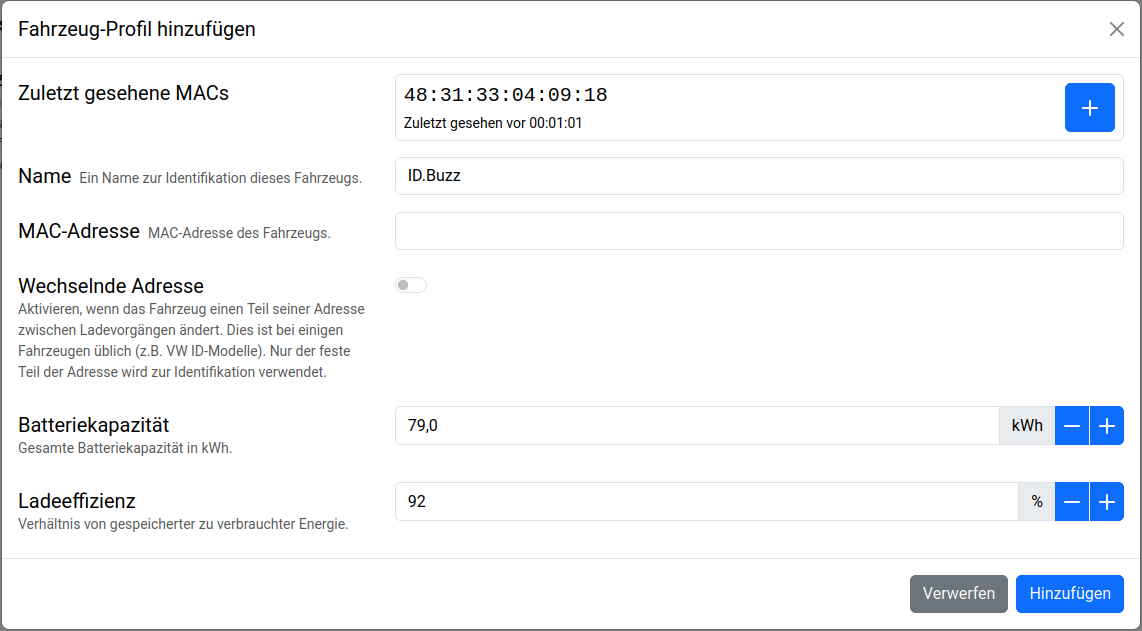

Wechsle nun im Webinterface zu Benutzer -> Fahrzeuge und klicke auf den +-Button, um ein neues Fahrzeug-Profil anzulegen.

Im sich öffnenden Fenster werden unter Zuletzt gesehene MACs die kürzlich von der Wallbox erkannten Fahrzeug-MAC-Adressen aufgelistet. Das in Schritt 2 angeschlossene Fahrzeug sollte hier erscheinen. Durch Klicken auf den +-Button neben der Adresse wird diese direkt in das Feld MAC-Adresse übernommen.

Trage anschließend die restlichen Angaben ein:

• Name: Ein frei wählbarer Name zur Identifikation des Fahrzeugs.
• Wechselnde Adresse: Aktiviere diese Option, falls das Fahrzeug einen Teil seiner MAC-Adresse zwischen Ladevorgängen ändert (z.B. bei VW ID-Modellen). Dann wird nur der feste vordere Teil der Adresse zur Identifikation verwendet.
• Batteriekapazität und Ladeeffizienz: Diese Werte werden zur Schätzung des Ladestands verwendet. Die Standardwerte (60 kWh, 92 %) können bei Bedarf an das Fahrzeug angepasst werden.

Speichere das Profil und starte die Wallbox neu.

Weitere Informationen hierzu gibt es in der Webinterface-Dokumentation: Fahrzeuge.

info

Für die reine SoC-Anzeige ist die Einrichtung damit abgeschlossen. Sobald das Fahrzeug verbunden ist, werden Name und Ladestand auf der Seite Fahrzeuge, bei den Stromzählern und auf der Status-Seite angezeigt. Für Autocharge folgt noch Schritt 4.

Schritt 4: Fahrzeug einem Benutzer zuordnen

Damit per Autocharge freigegebene Ladevorgänge einem Benutzer zugeordnet werden und dessen individuelle Ladestromgrenze angewendet werden kann, wird das Fahrzeug einem Benutzer zugeordnet.

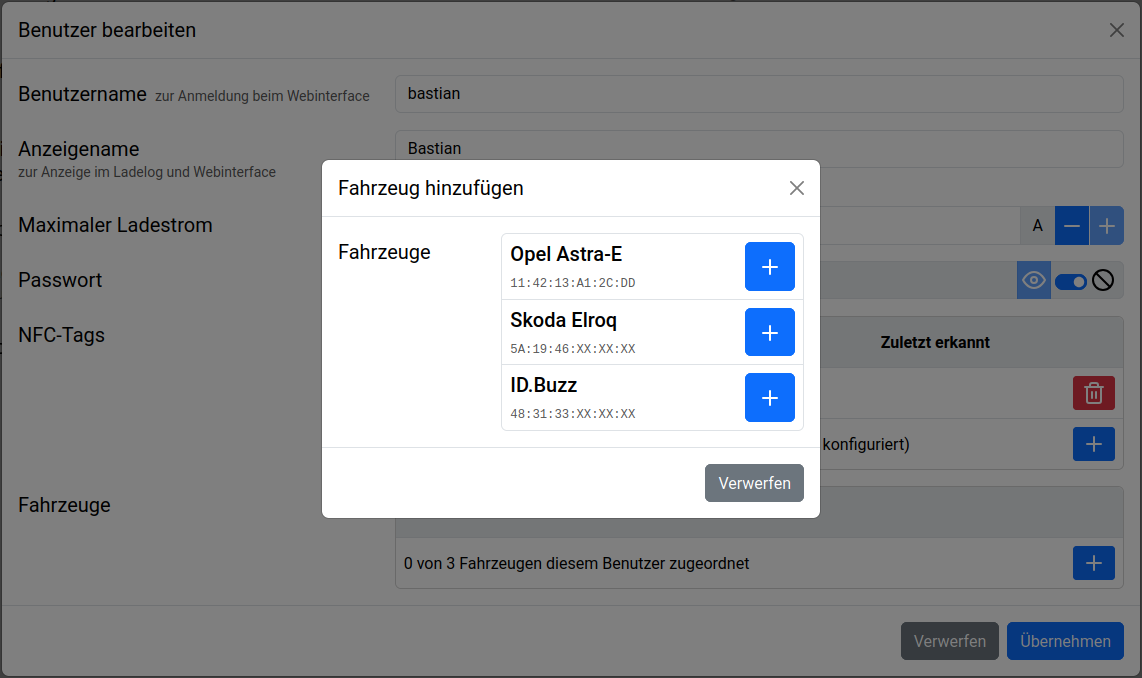

Wechsle dazu zu Benutzer -> Benutzerverwaltung und lege einen neuen Benutzer an oder bearbeite einen bestehenden. Im Abschnitt Fahrzeuge kann über den +-Button das zuvor angelegte Fahrzeug-Profil ausgewählt und dem Benutzer zugeordnet werden.

Damit Ladevorgänge tatsächlich nur für berechtigte Fahrzeuge freigegeben werden, muss zusätzlich die Ladefreigabe in der Benutzerverwaltung aktiviert werden, analog zur Freigabe per NFC-Tag. Ist die Ladefreigabe nicht aktiviert, lädt jedes Fahrzeug. Das zugeordnete Fahrzeug wird dann nur zur Zuordnung im Ladelogbuch verwendet.

hinweis

Wird die zentrale Verwaltung eines Lastmanagers verwendet, ist die Ladefreigabe automatisch aktiv: Ladevorgänge an den kontrollierten Wallboxen werden dann ohnehin nur nach Authentifizierung freigegeben. Die (lokale) Ladefreigabe muss in diesem Fall nicht zusätzlich aktiviert werden. Siehe Wallboxen.

Weitere Informationen hierzu gibt es in der Webinterface-Dokumentation: Benutzerverwaltung.

Ergebnis

Nach der Einrichtung erkennt die Wallbox das Fahrzeug beim Anschließen automatisch:

• Der Ladevorgang wird per Autocharge freigegeben (bei aktivierter Ladefreigabe nur für bekannte, zugeordnete Fahrzeuge) und im Ladelogbuch dem zugeordneten Benutzer zugeschrieben.
• Der Ladestand des Fahrzeugs wird ausgelesen, geschätzt und angezeigt.
